Le parcours d’une bouteille d’oxygène médical
L’oxygène médical est un élément essentiel dans les établissements de santé. Il est indispensable pour les soins aux patients en détresse respiratoire, en réanimation ou sous assistance ventilatoire. Mais avant d’arriver au chevet d’un patient, une bouteille d’oxygène suit un processus bien précis, allant de sa production à sa distribution en passant par le remplissage, la qualification et le stockage.
1. La production d’oxygène par PSA : un processus innovant
La méthode PSA (Pressure Swing Adsorption) est une technologie largement utilisée pour produire de l’oxygène médical directement sur site, éliminant ainsi la dépendance aux livraisons traditionnelles de gaz liquéfié.
Le fonctionnement d’une unité PSA
L’air ambiant est composé d’environ 21 % d’oxygène, 78 % d’azote et d’autres gaz en faible quantité. Le PSA utilise un tamis moléculaire spécifique, la zéolithe, pour capturer l’azote et libérer de l’oxygène purifié à environ 93 %, conforme aux normes médicales.
Les étapes du processus PSA :
-
Compression et filtration de l’air : L’air ambiant est aspiré par un compresseur et passe à travers des filtres pour éliminer les impuretés (poussières, huile, humidité).
-
Séparation des gaz : L’air est dirigé vers deux colonnes remplies de zéolithe. Sous pression, ce matériau absorbe l’azote et laisse passer l’oxygène.
-
Stockage de l’oxygène : Une fois l’oxygène séparé, il est stocké dans un réservoir tampon avant d’être utilisé directement dans un hôpital ou conditionné dans des bouteilles.
2. Le remplissage des bouteilles d’oxygène
Une fois produit, l’oxygène doit être comprimé et stocké dans des bouteilles sous haute pression, généralement 150 à 200 bars.
Les étapes du remplissage
-
Préparation des bouteilles :
-
Inspection des bouteilles vides pour détecter d’éventuels défauts (fissures, corrosion, résidus).
-
Nettoyage interne et externe selon les normes de sécurité.
-
-
Connexion au manifold de remplissage :
-
Les bouteilles sont fixées à un collecteur de remplissage relié au générateur PSA.
-
-
Un contrôle initial est réalisé pour assurer l’absence de fuites.
-
Compression et remplissage :
-
L’oxygène est comprimé grâce à un compresseur haute pression.
-
Le remplissage se fait progressivement pour éviter les variations brusques de pression.
-
-
Contrôle qualité post-remplissage :
-
Vérification de la pression dans chaque bouteille.
-
Test de pureté de l’oxygène.
-
Étiquetage et certification avant mise en circulation.
-
3. La qualification des bouteilles d’oxygène
Avant d’être utilisées dans un environnement médical, les bouteilles doivent passer plusieurs tests de qualification et conformité.
Les étapes de qualification
-

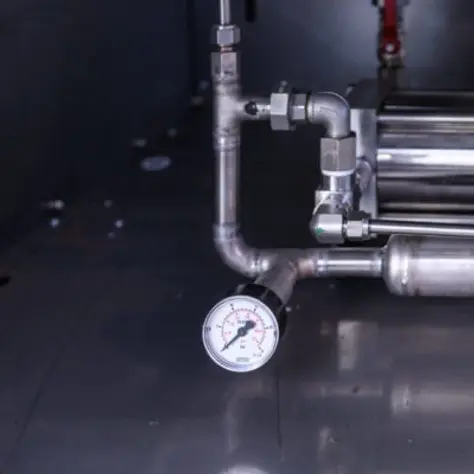

Vérification de la pression : Chaque bouteille doit supporter la pression de service spécifiée sans risque de rupture.
-

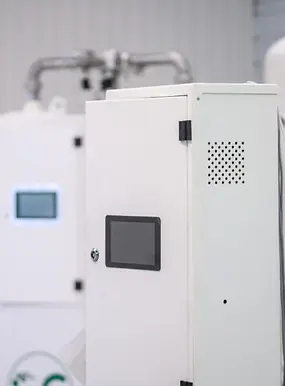

Test de pureté de l’oxygène : L’oxygène doit répondre aux normes médicales (généralement 93 % à 99,5 % de pureté).
-
Marquage et étiquetage : Chaque bouteille reçoit une étiquette détaillant :
-
La concentration en oxygène
-
La date de remplissage
-
La date de prochaine vérification
-
Les consignes de sécurité
-
-
Enregistrement et traçabilité : Pour garantir un suivi efficace, chaque bouteille est enregistrée dans un système de traçabilité permettant de remonter son historique.
4. Le stockage des bouteilles d’oxygène
Les bouteilles doivent être stockées dans des conditions strictes pour assurer la sécurité et la qualité du gaz.
Les règles de stockage
-
Stockage en position verticale et sécurisée : Les bouteilles sont fixées pour éviter toute chute.
-
Zone ventilée et à l’abri de la chaleur : L’oxygène est un comburant puissant, donc tout contact avec des matières inflammables doit être évité.
-
Séparation des bouteilles pleines et vides : Pour éviter toute confusion, les bouteilles pleines sont stockées séparément des bouteilles vides en attente de remplissage.
-
Signalisation et étiquetage clairs : Une signalisation de sécurité doit être mise en place pour indiquer la présence de gaz sous pression.
5. La distribution aux établissements de santé
Une fois qualifiées et stockées, les bouteilles d’oxygène sont prêtes à être expédiées vers les hôpitaux et cliniques.
Modes de distribution
-
Livraison directe : Les bouteilles sont transportées par camions spécialisés respectant les normes de transport de gaz sous pression.
-
Recharges sur site : Dans certains cas, des hôpitaux équipés d’une unité PSA peuvent directement remplir leurs propres bouteilles.
-
Gestion des retours et reconditionnement :
-
Les bouteilles vides sont récupérées pour un nouveau cycle de remplissage.
-
Un contrôle périodique est réalisé pour garantir leur conformité avant une nouvelle utilisation.
-
Conclusion : Un processus rigoureux pour une ressource vitale
Le parcours d’une bouteille d’oxygène médical, de l’usine à l’hôpital, est un processus exigeant qui repose sur des technologies avancées comme le PSA, des contrôles rigoureux et une logistique bien rodée. Chaque étape – de la production au stockage en passant par la qualification – garantit que l’oxygène livré aux établissements de santé est sûr, conforme aux normes et prêt à sauver des vies.
Grâce à des infrastructures modernes et à une gestion efficace de la chaîne d’approvisionnement, des entreprises comme Gaz Systèmes Afrique contribuent à pallier le problème de la pénurie d’oxygène en Afrique, rendant cette ressource essentielle plus accessible aux hôpitaux et aux patients.
PRODUCTION
Production de gaz médicaux sur site
Centrales de production sur site de gaz médicaux
La production sur site de gaz médicaux est un facteur clé pour l’indépendance et la sécurité financière des établissements de santé.

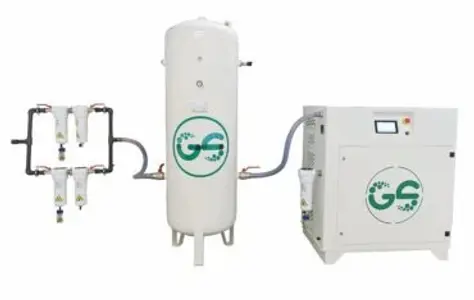

Pour des raisons évidentes, les systèmes de vide médical, les systèmes centralisés de récupération des gaz d’anesthésie sont largement répandus dans le monde au sein des hôpitaux et des centres de santé, mais la production sur site d’oxygène médical et d’air médical ou chirurgical restent encore à généraliser.
Nous proposons tous les types de centrales de production de fluides médicaux avec différentes possibilités d’intégration :
-
intégration sur skid
-
intégration en conteneurs 20 pieds ou 40 pieds
-
de façon modulaire pour être installé dans les locaux de production d’un hôpital
Ces divers types d’installations sont réalisés en fonction de votre cahier des charges, des contraintes techniques et de la réglementation en vigueur.
Nos équipes commerciales & techniques vous conseilleront afin de bien dimensionner chaque centrale de fluides médicaux selon la norme en vigueur dans votre pays et selon la configuration de votre projet. Le dimensionnement correct d’une centrale de production de gaz médicaux est un paramètre majeur pour une livraison et une performance optimales.
Production sur site de gaz industriels
Production d’azote et d’oxygène
La plupart des processus industriels utilisent des gaz qui, dans la plupart des cas, peuvent être produits directement sur place.
La plupart des usines sont déjà équipées de compresseurs d’air ou de centrales de vide. Cependant, il n’est pas encore courant que ces mêmes usines produisent sur place leur propre azote ou oxygène, alors que l’utilisation de ces deux gaz est largement répandue.
Afin de s’assurer que les industriels utilisent des générateurs d’azote et d’oxygène, GAZ SYSTÈMES a adapté la technologie PSA aux applications industrielles afin de s’assurer que leur productivité et leur retour sur investissement soient les meilleurs possibles.
